搬送キャリア

金属エッチング事業部

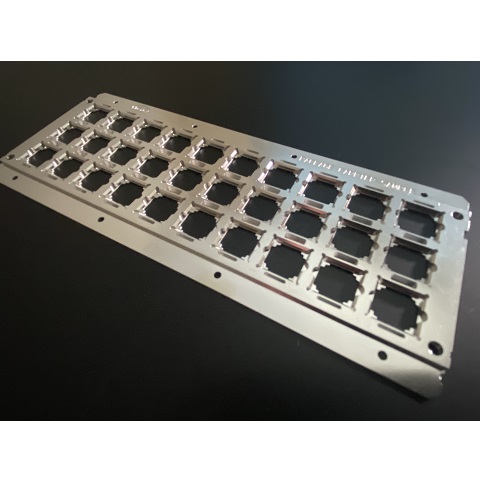

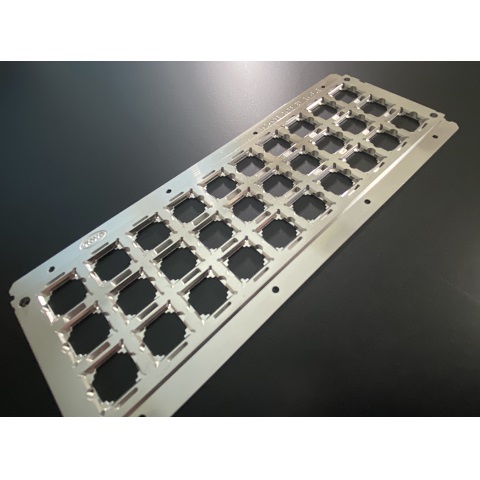

ワークを搬送する際に用いられるキャリアのサンプルです。
エッチングで作成した部材を熱圧着(拡散接合)で貼り合わせ、ポケット入り口部に切削加工でワーク誘い込みのテーパーを付け、電解研磨で表面を平滑に仕上げています。
全て切削加工で製作するのに比べコスト的に有利な場合が多く、熱環境下でも反りにくいのが特徴です。

製品仕様

  • 材質:SUS304
  • 総厚:2mm
  • 加工:エッチング、熱圧着、切削、電解研磨
